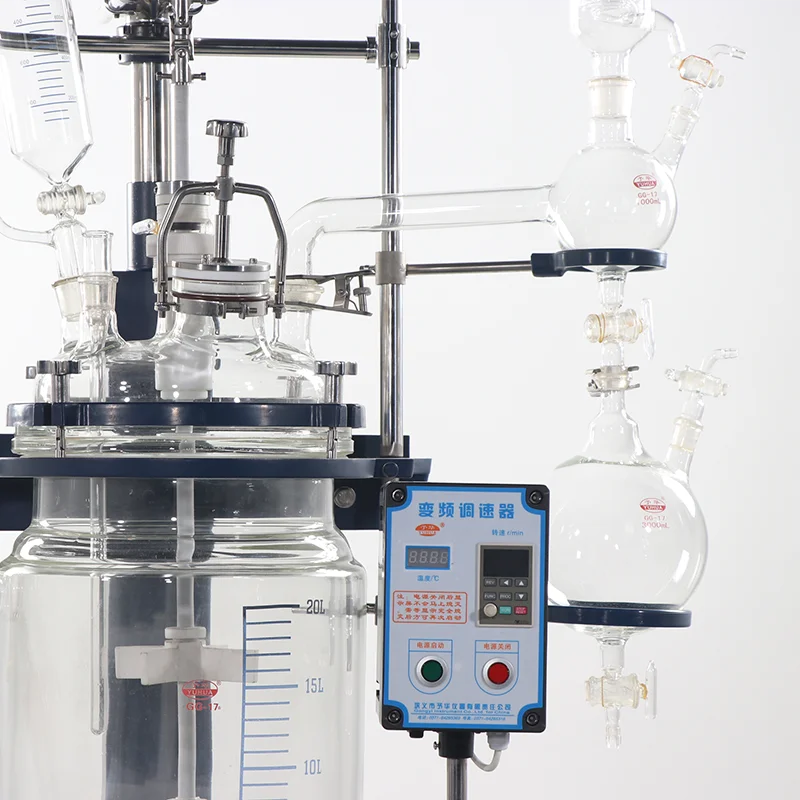

Двухслойный стеклянный реактор для точного контроля температуры и безопасного синтеза

Двухслойный стеклянный реактор — не просто сосуд с рубашкой. Это точный инструмент контроля энергообмена в химическом процессе. Мы видели, как при синтезе активных фармацевтических ингредиентов даже 2 °C перегрев приводил к деградации целевого соединения. Или как резкий холодный шок в экзотермической реакции вызывал микротрещины в стекле — не из-за брака, а из-за ошибочного выбора типа реактора. Именно тогда становится ясно: однослойный реактор здесь бесполезен, а нержавеющая сталь — непрозрачна и несовместима с визуальным мониторингом.

Почему двухслойная конструкция — не опция, а требование

Рубашка в двухслойном стеклянном реакторе — это не «дополнительная оболочка». Это замкнутая термическая система, где теплоноситель циркулирует между внутренней и внешней стенками боросиликатного стекла. В отличие от однослойных моделей, где охлаждение/нагрев идёт только через дно или боковую поверхность, двухслойная конструкция обеспечивает равномерное распределение температуры по всей рабочей зоне. Мы проверяли это на моделях ZYSF-50LEX: при работе в диапазоне от −80 °C до +200 °C градиент по высоте реакционной ёмкости не превышал 1,3 °C. Это критично для воспроизводимости — особенно при масштабировании лабораторного процесса в пилотную установку.

Важно: рубашка работает только при правильном подборе чиллера и ТСУ. Например, при использовании DLSZ10020 (взрывозащищённый чиллер) с диапазоном −20…+100 °C и мощностью 10 кВт совместно с TCU-блоком, температурная стабильность достигает ±0,1 °C за 15 минут. Без такой пары даже самый качественный двухслойный стеклянный реактор не реализует свой потенциал.

Безопасность — в деталях, а не в маркетинге

«Взрывозащищённый» — это не абстракция. Это конкретные решения: утолщённое стекло класса GG-17 с коэффициентом термостойкости до 150 К, усиленные фланцы из нержавеющей стали SS316 с двойным уплотнением FEP/FFKM, герметичность до 0,001 мбар·л/с (проверено гелиевым масс-спектрометром), а также интегрированная система аварийного сброса давления с предохранительным клапаном класса DIN 3320.

Мы наблюдали, как в одном из российских НИИ при разложении пероксидных соединений давление в реакторе выросло до 0,8 МПа за 42 секунды. Благодаря системе сброса и прочности стеклянной рубашки аварии не произошло. Но ключевой момент — не сама рубашка, а её интеграция в общую систему: датчики давления, термопары Pt100 класса А, блокировка вращения мешалки при превышении параметров. Только комплекс обеспечивает защиту.

• Герметичность проверяется на заводе трёхступенчато: вакуумом, давлением, длительной выдержкой
• Каждый реактор проходит испытание на термоудар: 3 цикла от +150 °C до −40 °C без потери прозрачности
• Стекло сертифицировано по ГОСТ Р ИСО 3585-2019 и ASTM E438-18 Type I, Class A

Что скрывает «производство на заказ» — и почему это важно

Стандартный двухслойный стеклянный реактор подойдёт для 70 % задач. Остальные 30 % — это случаи, когда требуется: выходной патрубок под углом 45° для совместимости с существующей ректификационной колонной; увеличенный объём рубашки для работы с высоковязкими средами; специальный фланец под подключение к вакуумному насосу Edwards XDS35i; или даже изменение формы крышки под установку UV-лампы 365 нм.

Здесь проявляется преимущество ООО Гунъи Юхуа Инструмент: полный производственный цикл — от механической обработки фланцев на CNC-станках до сборки в чистой комнате класса ISO 8. Нет посредников. Нет «перепродажи». Есть инженер, который получает ваш чертёж, согласовывает материал уплотнений, рассчитывает тепловую нагрузку на рубашку и даёт обратную связь в течение 48 часов. Так мы помогли одному из московских биотех-стартапов адаптировать реактор ZYSF-50LEX под фотокаталитический синтез — с интеграцией кварцевого окна и водяного охлаждения оптики.

Как выбрать — и не ошибиться

Перед покупкой задайте себе три вопроса:

• Какой диапазон температур вам реально нужен? Если максимум — +120 °C, то DLSZ5010 с гликолевой смесью будет эффективнее и дешевле, чем DLSZ10020 с жидким азотом.

• Какой объём реакционной массы — и какова её вязкость? При работе с растворами выше 10 000 сП лучше выбрать реактор с нижним сливом и мешалкой J-100 с регулируемым крутящим моментом до 50 Н·м.

• Есть ли в вашей лаборатории взрывоопасные зоны? Если да — не ограничивайтесь маркировкой «Ex». Требуйте документы: сертификат соответствия ТР ТС 012/2011, протокол испытаний в аккредитованной лаборатории, описание методики взрывозащиты (искробезопасная цепь? герметичный корпус? заполнение маслом?).

Двухслойный стеклянный реактор — это точка пересечения безопасности, прозрачности и контроля. Он не заменяет инженера. Он усиливает его компетенцию. Когда вы выбираете оборудование для синтеза, вы выбираете не ёмкость, а надёжность данных, воспроизводимость результата и время, которое не придётся тратить на поиск причин провала. Проверенные решения — как ZYSF-50LEX от ООО Гунъи Юхуа Инструмент — работают там, где другие модели молчат: в фармацевтических лабораториях, в научных центрах, на пилотных линиях. Не потому что они «дешевле», а потому что их конструкция исключает типовые ошибки ещё до старта эксперимента.
